中继说明

如果允许中继用户拨打外线电话和接听外线来电，那么需要在PBX系统中配置至少一条中继。

注册中继

注册中继基于SIP协议。使用SIP中继前，用户需要在SIP话机或软电话注册该中继，填写中继注册信息。中继注册成功后，用户可以使用 SIP 中继拨打和接听外线电话。

点对点中继

如果服务提供商仅提供了域名或 IP 地址，可以创建一条通用类型的点对点中继。

账号中继

提供注册中继的账号，用于外部系统向PBX进行中继注册。

IMS中继

用于将运营商提供的IMS中继进行添加管理。

中继列表

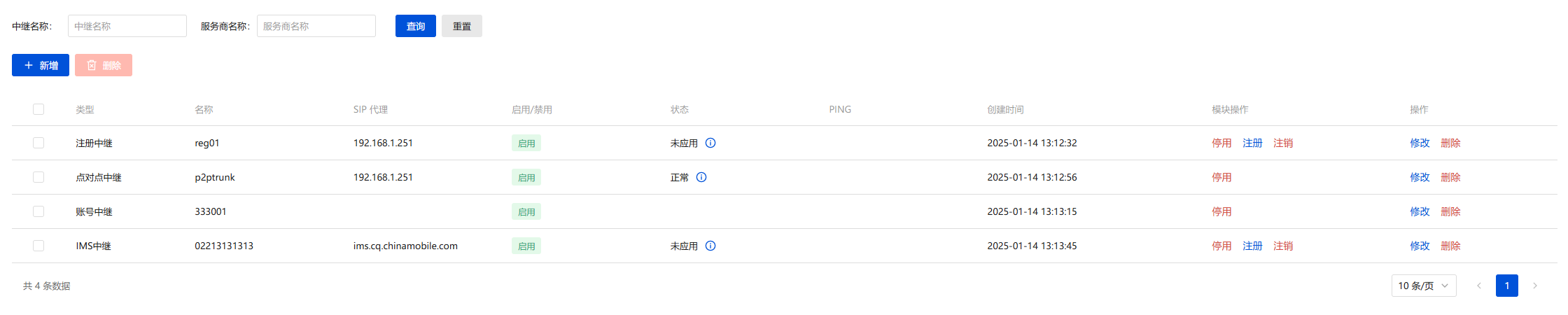

中继管理页面提供了对中继的信息的关键展示、新建、删除、查询等管理。 alt text

提示

图片可点击放大。

项目说明
类型中继的类型。
名称中继创建时的名称。
SIP代理中继的SIP代理地址。
启用/禁用当状态为禁用时该中继无法使用。
状态中继的注册状态。
PINGPING的状态
创建时间中继的创建时间
模块操作
  • 启用/停用：是否启用该中继，停用则不可用。
  • 注册/注销：注册向服务商发起注册，注销则取消注册。
操作点击修改按钮对中继信息进行编辑，点击删除则删除中继。

查询条件

当前支持以下几种查询条件：

  • 中继名称
  • 服务商名称

新增注册中继

点击中继管理的新增按钮即可添加新的中继。

基础配置

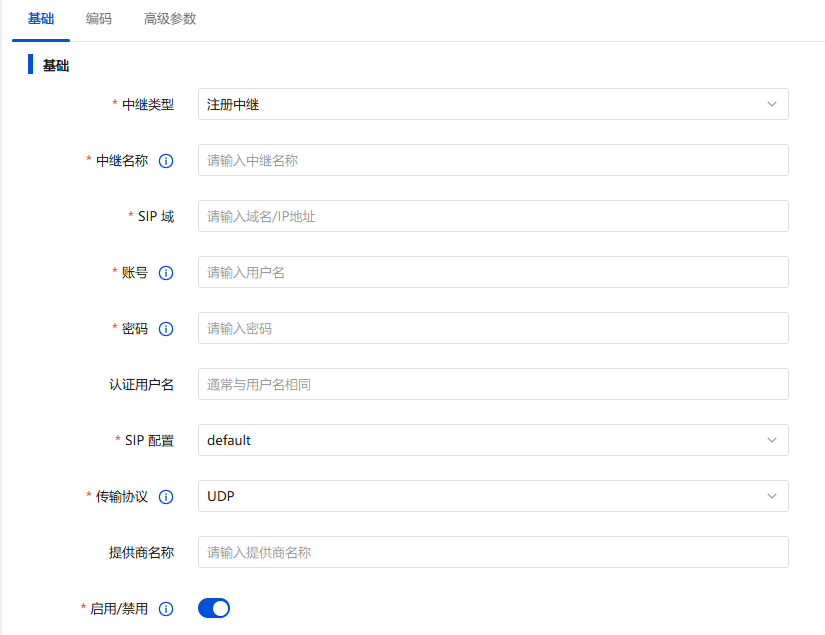

基础配置可以提供中继账号最简单的配置即可完成创建。*为必填项。 alt text

项目说明
*中继类型选择 注册中继。
*中继名称填写中继的名称。
*SIP域服务提供商的realm域名或IP地址。
*账号中继帐号，用于注册SIP提供商。
*密码中继账号的密码，用于注册提供商。
认证用户名通常与账号相同。
*SIP配置选择对应的SIP配置，该项在高级设置中的SIP设置中管理。
*传输协议选择 SIP 运营商提供的传输协议。例如：UDP。
*提供商名称服务商名称。
*启用/禁用当状态为禁用时该中继无法使用。

编码

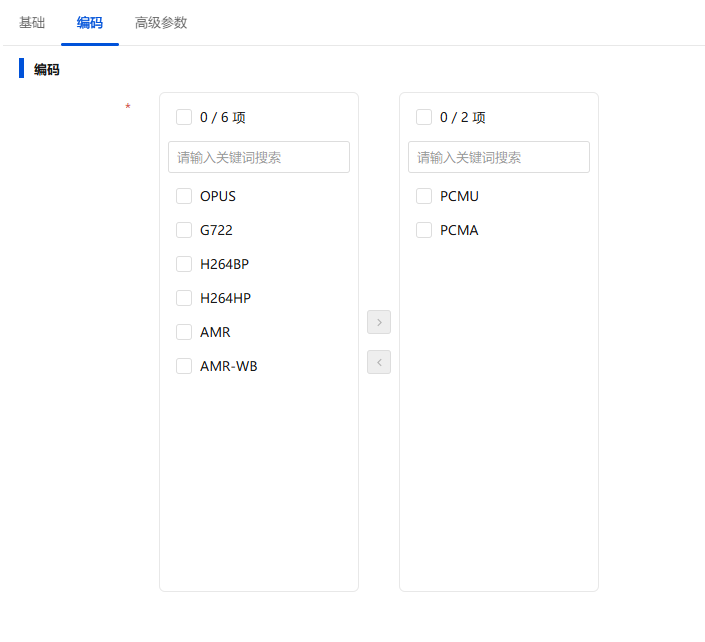

选择中继支持的音视频编码，穿梭框左侧为可选编码，右侧为已选编码。 alt text

项目说明
PCMA音频编码。G711（A-Law）
PCMU音频编码。G711（µ-Law）
G722音频编码。
OPUS音频编码。
AMR音频编码。
AMR-WB音频编码。
H264BP视频编码。
H264HP视频编码。

高级参数

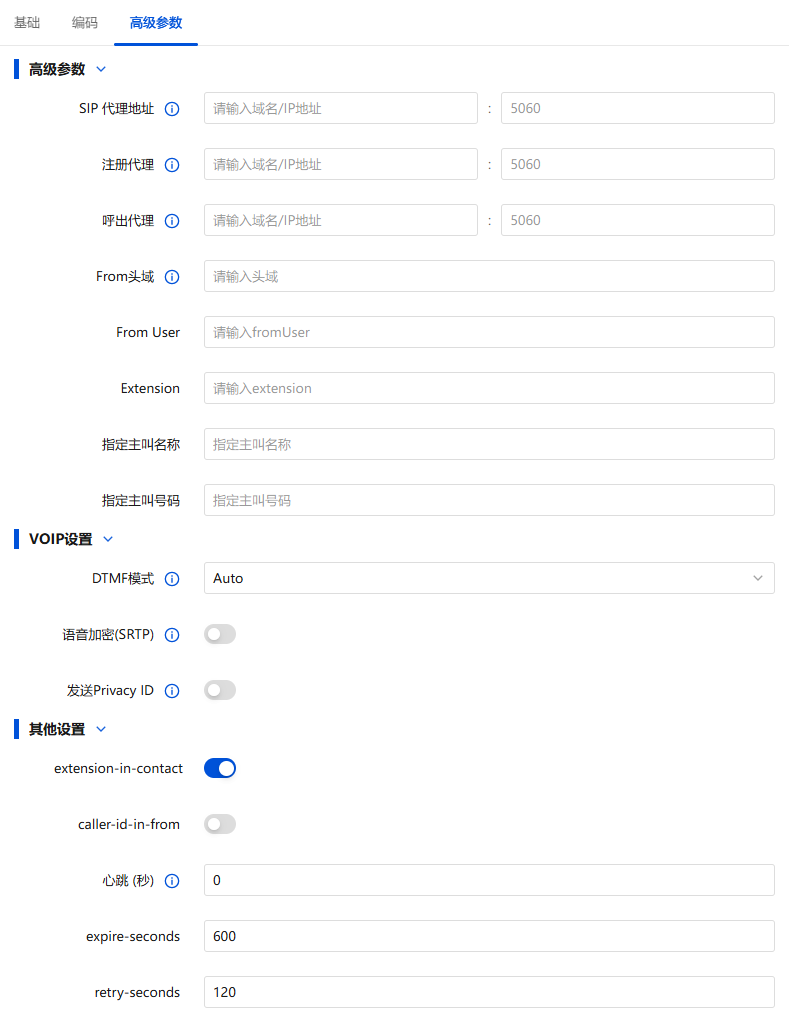

高级参数部分为了设置更加详细的SIP中继参数。 alt text

项目说明
SIP代理地址服务提供商的注册代理域名或IP地址。
注册代理服务提供商的注册代理域名或IP地址。
呼出代理代理服务器IP地址，由SIP中继服务提供商提供的URL。*默认禁用。
From头域服务提供商的From头域的域名或IP地址。
From user服务提供商的From user。
Extension服务提供商的Extension。
指定主叫名称呼出时指定主叫的名称。
指定主叫号码呼出时指定主叫的号码。
DTMF模式设置发送的DTMF模式。有以下选项：
  • RFC4733(RFC2833)：通过单独RTP包传输的DTMF；
  • Info：用SIP信令的Info方法携带的DTMF信号；
  • Inband：与语音包一起通过RTP传输的DTMF；
  • Auto：将会自动检测是否支持RFC4733(RFC2833)，支持时，则使用RFC4733
    (RFC2833)，不支持则使用Inband 。
默认为RFC4733(RFC2833)。
语音加密(SRTP)是否启用语音加密。
发送Privacy ID是否发送Privacy ID，默认为不发送。
extension-in-contact是否将exitension放在sip信令的contact中，默认开启。
caller-id-in-from是否启用caller-id-in-from。
心跳 (秒)发送option ping间隔0为关闭（秒）。
expire-seconds注册过期时间，默认为300秒。
retry-seconds重试注册间隔，默认为120秒。

新增点对点中继

点击中继管理的新增按钮即可添加新的中继。

基础配置

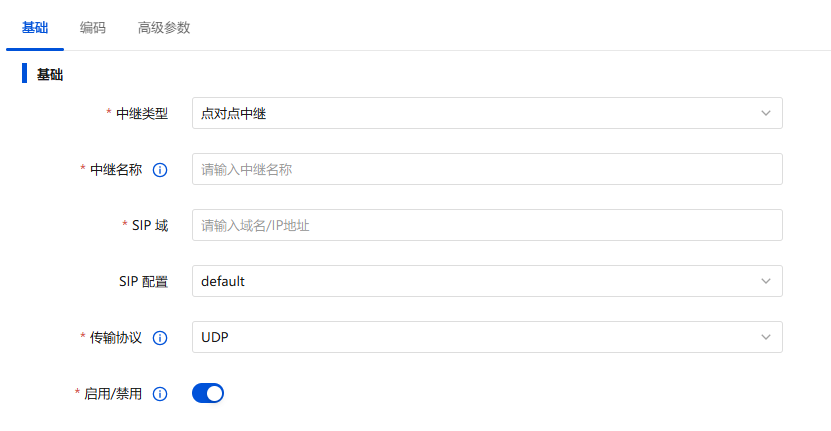

基础配置可以提供中继账号最简单的配置即可完成创建。*为必填项。 alt text

项目说明
*中继类型选择 点对点中继。
*中继名称填写中继的名称。
*SIP域服务提供商的realm域名或IP地址。
*SIP配置选择对应的SIP配置，该项在高级设置中的SIP设置中管理。
*传输协议选择 SIP 运营商提供的传输协议。例如：UDP。
*启用/禁用当状态为禁用时该中继无法使用。

编码

选择中继支持的音视频编码，穿梭框左侧为可选编码，右侧为已选编码。 alt text

项目说明
PCMA音频编码。G711（A-Law）
PCMU音频编码。G711（µ-Law）
G722音频编码。
OPUS音频编码。
AMR音频编码。
AMR-WB音频编码。
H264BP视频编码。
H264HP视频编码。

高级参数

高级参数部分为了设置更加详细的SIP中继参数。 alt text

项目说明
SIP代理地址服务提供商的注册代理域名或IP地址。
注册代理服务提供商的注册代理域名或IP地址。
呼出代理代理服务器IP地址，由SIP中继服务提供商提供的URL。*默认禁用。
From头域服务提供商的From头域的域名或IP地址。
From user服务提供商的From user。
Extension服务提供商的Extension。
指定主叫名称呼出时指定主叫的名称。
指定主叫号码呼出时指定主叫的号码。
DTMF模式设置发送的DTMF模式。有以下选项：
  • RFC4733(RFC2833)：通过单独RTP包传输的DTMF；
  • Info：用SIP信令的Info方法携带的DTMF信号；
  • Inband：与语音包一起通过RTP传输的DTMF；
  • Auto：将会自动检测是否支持RFC4733(RFC2833)，支持时，则使用RFC4733
    (RFC2833)，不支持则使用Inband 。
默认为RFC4733(RFC2833)。
语音加密(SRTP)是否启用语音加密。
发送Privacy ID是否发送Privacy ID，默认为不发送。
extension-in-contact是否将exitension放在sip信令的contact中，默认开启。
caller-id-in-from是否启用caller-id-in-from。
心跳 (秒)发送option ping间隔0为关闭（秒）。
expire-seconds注册过期时间，默认为300秒。
retry-seconds重试注册间隔，默认为120秒。

新增IMS中继

点击中继管理的新增按钮即可添加新的中继。

基础配置

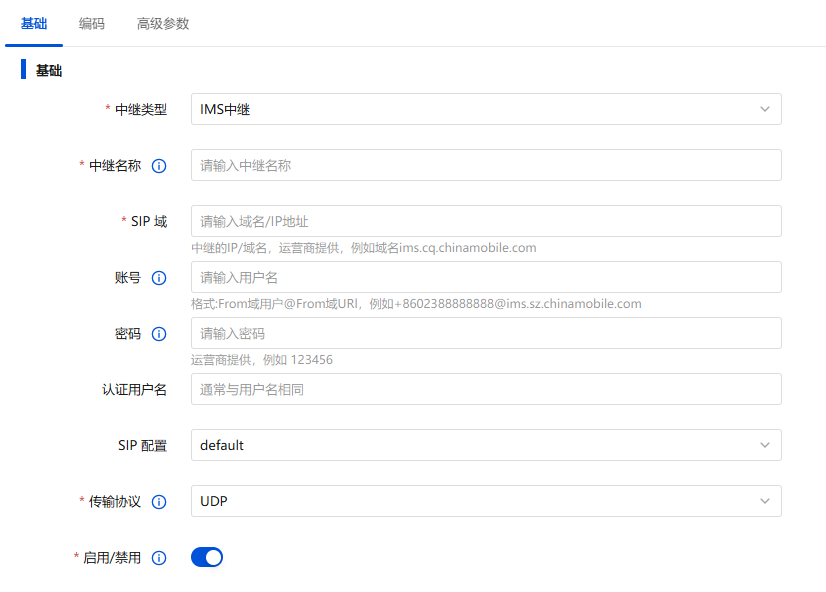

基础配置可以提供中继账号最简单的配置即可完成创建。*为必填项。 alt text

项目说明
*中继类型选择 注册中继。
*中继名称填写中继的名称。
*SIP域中继的IP/域名，运营商提供，例如域名ims.cq.chinamobile.com。
*账号From域用户@From域URl，例如+8602388888888@ims.sz.chinamobile.com。
*密码运营商提供，例如 123456。
认证用户名通常与账号相同。
*SIP配置选择对应的SIP配置，该项在高级设置中的SIP设置中管理。
*传输协议选择 SIP 运营商提供的传输协议。例如：UDP。
*启用/禁用当状态为禁用时该中继无法使用。

编码

选择中继支持的音视频编码，穿梭框左侧为可选编码，右侧为已选编码。 alt text

项目说明
PCMA音频编码。G711（A-Law）
PCMU音频编码。G711（µ-Law）
G722音频编码。
OPUS音频编码。
AMR音频编码。
AMR-WB音频编码。
H264BP视频编码。
H264HP视频编码。

高级参数

高级参数部分为了设置更加详细的SIP中继参数。 alt text

项目说明
SIP代理地址代理服务器的地址，运营商提供，例如 ims.cq.chinamobile.com
注册代理代理注册服务器的ip+端口，运营商提供，例如 223.99.156.14:5060
呼出代理代理呼叫服务器的ip+端口，运营商提供，例如 223.99.156.14:5060
From头域运营商提供，例如 ims.cq.chinamobile.com
From user运营商提供，例如 +8602388888888。
Extension运营商提供，例如 +8602388888888。
指定主叫名称呼出时指定主叫的名称。
指定主叫号码呼出时指定主叫的号码。
DTMF模式设置发送的DTMF模式。有以下选项：
  • RFC4733(RFC2833)：通过单独RTP包传输的DTMF；
  • Info：用SIP信令的Info方法携带的DTMF信号；
  • Inband：与语音包一起通过RTP传输的DTMF；
  • Auto：将会自动检测是否支持RFC4733(RFC2833)，支持时，则使用RFC4733
    (RFC2833)，不支持则使用Inband 。
默认为RFC4733(RFC2833)。
语音加密(SRTP)是否启用语音加密。
发送Privacy ID是否发送Privacy ID，默认为不发送。
extension-in-contact是否将exitension放在sip信令的contact中，IMS模式推荐开启。
caller-id-in-from是否启用caller-id-in-from。
心跳 (秒)发送option ping间隔0为关闭（秒）。
expire-seconds注册过期时间，默认为300秒。
retry-seconds重试注册间隔，默认为120秒。

新增账号中继

点击中继管理的新增按钮即可添加新的中继。

基础配置

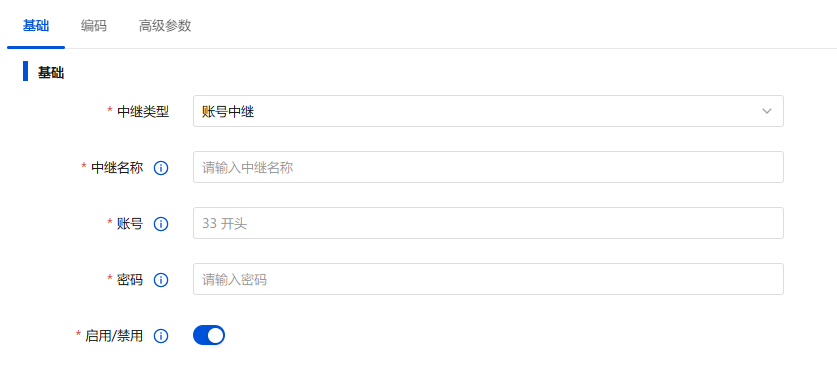

基础配置可以提供中继账号最简单的配置即可完成创建。*为必填项。 alt text

项目说明
*中继类型选择 账号中继。
*中继名称填写中继的名称。
*账号中继帐号，用于注册SIP提供商。
*密码中继账号的密码，用于注册提供商。
*启用/禁用当状态为禁用时该中继无法使用。

编码

选择中继支持的音视频编码，穿梭框左侧为可选编码，右侧为已选编码。 alt text

项目说明
PCMA音频编码。G711（A-Law）
PCMU音频编码。G711（µ-Law）
G722音频编码。
OPUS音频编码。
AMR音频编码。
AMR-WB音频编码。
H264BP视频编码。
H264HP视频编码。

高级参数

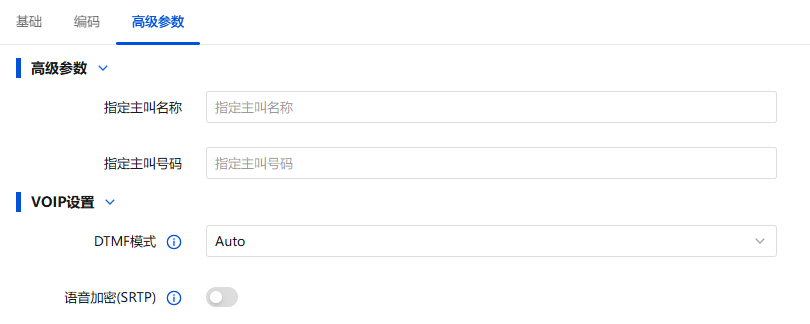

高级参数部分为了设置更加详细的SIP中继参数。 alt text

项目说明
指定主叫名称呼出时指定主叫的名称。
指定主叫号码呼出时指定主叫的号码。
DTMF模式设置发送的DTMF模式。有以下选项：
  • RFC4733(RFC2833)：通过单独RTP包传输的DTMF；
  • Info：用SIP信令的Info方法携带的DTMF信号；
  • Inband：与语音包一起通过RTP传输的DTMF；
  • Auto：将会自动检测是否支持RFC4733(RFC2833)，支持时，则使用RFC4733
    (RFC2833)，不支持则使用Inband 。
默认为RFC4733(RFC2833)。
语音加密(SRTP)是否启用语音加密。

删除单个中继

点击列表操作栏的删除按钮，则可删除指定中继。

批量删除中继

在中继列表页左侧，勾选多个中继后，点击列表上方的删除按钮，即可批量删除中继。
